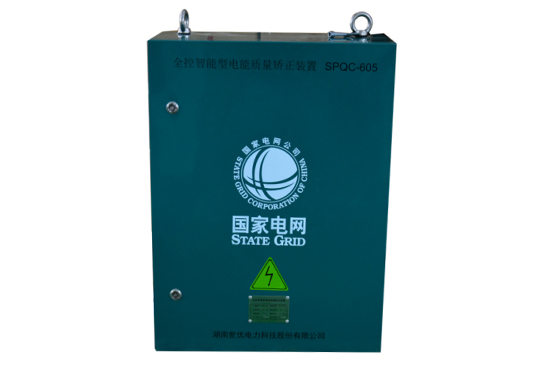

產品簡介

SPQC（Smart Power Qulity Correct Device）是針對400V低壓配電網進行電流三相不平衡補償、動態無功補償及電壓支撐的設備。

工作原理

三相有功平衡功能的補償過程： SPQC裝置開啟后，利用外接電流互感器（CT）實時檢測系統電流，并將系統的電流信息發給集中控制器。集中控制器通過分析三相電流不平衡狀態信息，得到零序及負序電流分量，利用IGBT功率變換器對三相回路的有功負荷進行再分配，以獲得一個相對平衡的三相電流和負荷狀態。補償電流根據系統的不平衡狀態準確變化，可保證不會(huì )出現過補償的情況。另外，設備內部有過載保護功能，當系統的補償量大于裝置容量時，裝置可以自動限制在額定容量輸出，不會(huì )發生過載。

動態無功補償功能的補償過程：SPQC裝置對系統電壓進行采樣，并將電壓信息傳遞給集中控制器。集中控制器通過分析得到系統的無功功率，通過IGBT功率變換器產生容性或感性的基波電流，最終實現對負載無功功率的動態跟蹤補償。當補償點電壓超過允許電壓的上限(Umax)時，IGBT功率變換器產生感性電流，降低電壓；當補償點電壓低于允許電壓的下限(Umin)時，IGBT功率變換器產生容性電流，抬升電壓。從源頭上抑制無功潮流的流動，實現配電網的整體節能。無功補償目標值可以通過操作面板設定，平滑補償，不會(huì )產生對負載和電網的涌流沖擊。
