◆ 簡介

海底電纜所處環境惡劣，機械故障時有發生，嚴重影響電力系統的穩定可靠運行。本系統利用分布式光纖應變測量?jì)x監測光電復合海纜內光纖的應變幅度和變化率，進行海纜機械故障預警、報警和定位，利用模式識別技術診斷海纜的機械故障類型，為海纜機械故障檢修和維護提供有力保障。

◆ 功能

● 實時測量光電復合海纜內光纖的應變

● 根據自主研發的海纜模型和算法解算海纜鎧裝應力

● 根據光纖應變和鎧裝應力進行故障預警、報警

● 利用光纖應變分布數據定位故障點，指導快速搶修

● 利用模式識別技術診斷海纜機械故障類型，指導故障維修

◆ 特點

● 光纖材質抗電磁輻射、抗腐蝕、適合惡劣環境、投入和維護成本低

● 長距離、分布式測量可實時獲得單通道80公里光纖上的應變分布

● 通道擴展技術可實現最大16通道光路擴展

● 應變測量準確，精度高達±0.01%，分辨率±0.001%

● 自主研發的海纜模型和算法可解算出海纜鎧裝應力

◆ 應用領域

● 光電復合海底電纜

● 架空線，包括光纖復合架空地線OPGW、光纖復合架空相線OPPC

◆ 系統展示

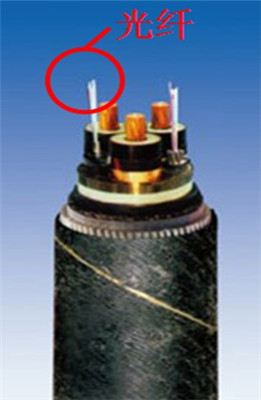

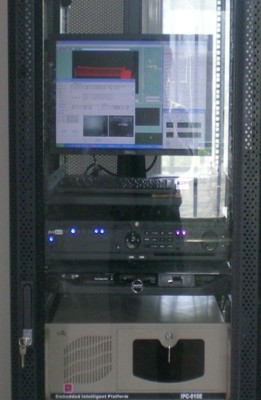

光電復合海纜內的光纖                            分布式光纖應變測量?jì)x
